型號

MTMS101

MTMS102

MTMS103

MTMS104

行程（mm）

X軸

30

50

100

150

Y軸

30

50

100

150

極限通光尺寸 (mm)

70×70

60×60

138×138

163×163

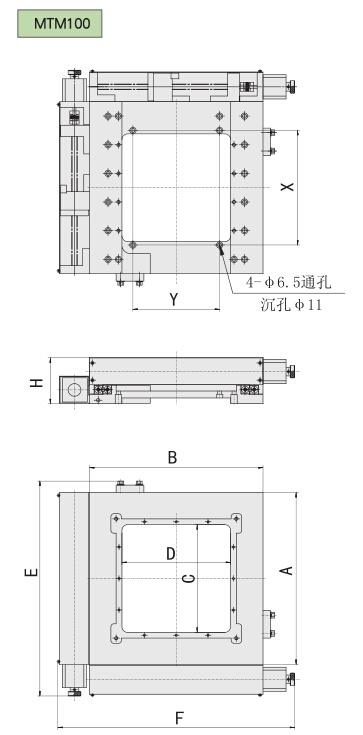

臺面尺寸A×B（mm）

200×200

155×155

300×300

350×350

臺面通光孔C×D （mm）

88×88

90×90

188×188

238×238

主體高度H（mm）

80

39

80

80

安裝孔X×Y （mm）

100×50

125×50

200×150

250×200

外形尺寸E×F(mm)

275×310

283×283

375×410

435×465

直線度（mm）

0.01

0.005

0.012

0.015

平面度（mm）

0.02

0.02

0.02

0.025

螺桿導(dǎo)程(mm)

1

1

4

4

分辨率(mm)

0.000078

0.0032

0.00032

重復(fù)定位精度(mm)

＜0.003

＜0.005

步進電機（1.8°）

42步進電機

28步進電機

42步進電機

中心負(fù)載（kg）

20

15

20

20
